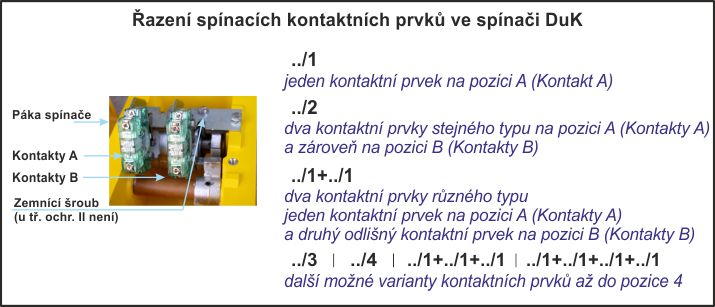

Řazení kontaktních prvků ve spínači DuK
|
Pro montáž a projekci obecně považujeme spínací kontaktní prvek nejblíže páce za prvek A, a následně prvek B. Kontakty potom označujeme jako 1A, 2B a podobně. Spínací kontaktní prvky fyzicky nejsou takto označeny.
Varianty kontaktních prvků pro spínače DuK
| Kontakty se liší svým vnitřním materiálovým provedením a použitím. Pro uvedené typy spínačů je možné použít spínací kontaktní prvky pro různé elektrické zapojení.
Kontaktní prvek - mikrospínač a jeho složení | ||||
|---|---|---|---|---|
| Značení kontaktního prvku | Zapojení kontaktů | Provedení | Použití | |
| 18 | 2NC nucené vedení kontaktů  |
tvrdé stříbro (AgCu3) | Běžný typ pro použití v ovládacích obvodech, smyčkách bezpečnostních modulů, řídících systémech. | |
| 19 |
2NC |
pozlacené (AuAg26Ni3) | Kontakty s malým přechodovým odporem pro použití přímého připojení k řídícím systémům s malým spínacím vstupním proudem. | |
| 10 | 1NC a 1NO nucené vedení kontaktů  |
tvrdé stříbro (AgCu3) | Běžný typ pro použití v ovládacích obvodech, smyčkách bezpečnostních modulů, řídících systémech | |
| 13 | 1NC a 1NO nucené vedení kontaktů |
pozlacené (AuAg26Ni3) | Kontakty s malým přechodovým odporem pro použití přímého připojení k řídícím systémům s malým spínacím vstupním proudem. | |
| 16 | COM-NO-NC |
tvrdé stříbro (AgCu3) |
Běžný typ pro použití v ovládacích obvodech, řídících systémech.
|
|
Nové varianty spínačů DuK
| V rámci zkvalitnění funkčnosti stroje a zvýšení bezpečnosti obsluhy při aplikaci spínačů DuK, jsme připravili variace umístění pák ke spínači. Tyto varianty jsou označeny příponou na konci typového značení. Protože se jedná o novou možnost instalací, tak doporučujeme prokonzultovat s našimi techniky vyrobitelnost a vhodnost zamýšlené varianty.
U instalací je potřeba vzít v úvahu vzdálenost od konstrukcí, přístup obsluhy, přístup servisního pracovníka, uvažované zablokování napadaným materiálem apod.
Typickým příkladem je použití koncového spínače nouzového zastavení tzv. havarijního, kdy resetovací páka by měla být z druhé strany spínače oproti páce s rolkou. Obsluha může bezpečně spínač odaretovat se sníženým rizikem pohybu nájezdové lišty na/z rolky páky.

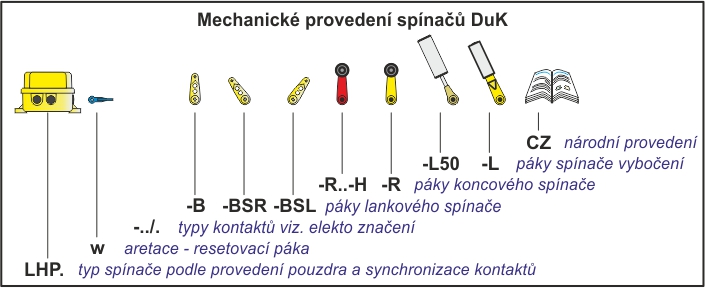

Typy spínačů Duk
| Naše webové stránky procházejí změnou, která se dotýká také specifikace spínačů DuK. V níže přiložením obrázku jsou zobrazemy všechny typy a sestavy spínačů DuK. Spínače jsou vyráběny ve třech základních provedeních. První řada s označením LHP je polyester vyztužený skelnou tkaninou, modifikovaný pro Ex prostředí polyester vyztužený skelnou tkaninou antistatický se sníženým elektrickým nábojem (ozn. -Ex) a poslední je šedá litina. Naše firma přidala ještě jeden typ do této skupiny pod označením NS-01, který je v provedení pevný závěr (ocel s povrchovou úpravou komaxit).
